高频钎焊机使用磷铜焊对紫铜管和紫铜板进行焊接是一种高效、可靠的焊接方法，以下从焊接原理、操作要点、优势及应用等方面进行详细介绍：
一、焊接原理
高频钎焊机利用高频电流在工件中产生集肤效应和邻近效应，使电流集中在工件表面，从而快速加热工件。当紫铜管和紫铜板接触部位被加热到磷铜焊料的熔点时，焊料熔化并填充接头间隙，在毛细作用下实现连接，冷却后形成牢固的焊接接头。
二、操作要点
- 焊前准备
- 工件清理：去除紫铜管和紫铜板焊接部位的氧化膜、油污、水分等杂质，保证焊接质量。可采用机械打磨、化学清洗等方法进行清理。
- 焊料与助焊剂选择：根据焊接要求选择合适的磷铜焊料，如含磷量在6.8% - 7.2%的磷铜焊条，其熔点低、流动性好。同时，选用适当的助焊剂，如硼砂等，以去除氧化膜，促进焊料润湿和流动。
- 工件装配：将紫铜管和紫铜板按设计要求进行装配，保证间隙均匀，一般间隙控制在0.1 - 0.2mm之间。可采用夹具固定工件，防止焊接过程中发生位移。
- 焊接参数设置
- 高频钎焊机参数：根据工件的材质、厚度、尺寸以及焊料的熔点等因素，设置合适的高频电流频率、功率和加热时间。例如，对于较薄的紫铜管和紫铜板，可选择较高的频率和较低的功率，加热时间相对较短；对于较厚的工件，则需适当降低频率、提高功率，并延长加热时间。
- 温度控制：通过高频钎焊机的温度控制系统，实时监测焊接部位的温度，确保温度达到焊料的熔点且不超过紫铜的熔点，避免工件过热变形。
- 焊接操作
- 启动设备：按照高频钎焊机的操作规程启动设备，调整好各项参数。
- 放置焊料：将磷铜焊料放置在紫铜管和紫铜板的接头间隙处。

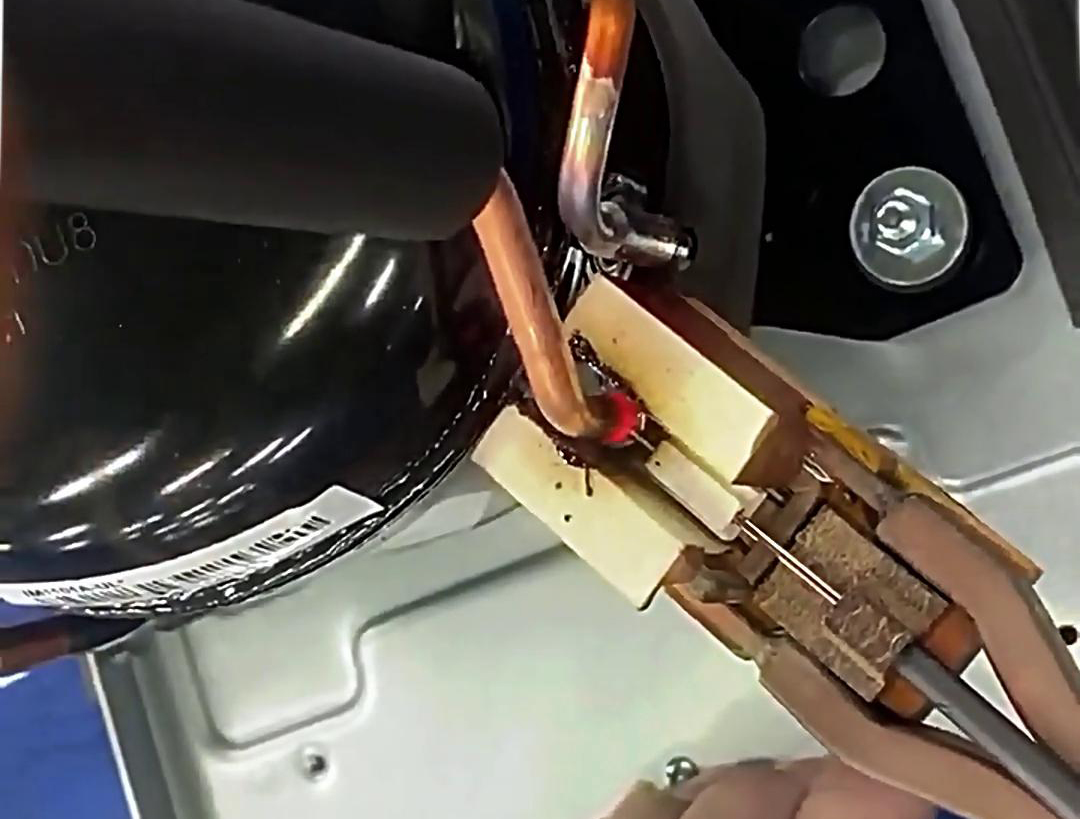

- 加热焊接：将高频丝瓜视频在线观看污线圈对准焊接部位，启动加热功能。随着温度升高，焊料逐渐熔化并填充接头间隙。在加热过程中，可根据需要适当调整丝瓜视频在线观看污线圈的位置和角度，以保证焊接部位均匀受热。
- 停止加热与冷却：当焊料充分填充接头间隙并形成良好的润湿后，停止加热。让工件在空气中自然冷却或采用适当的冷却方式进行快速冷却。
- 焊后处理
- 质量检查：焊接完成后，对焊接接头进行外观检查，观察是否有气孔、裂纹、未熔合等缺陷。同时，可采用无损检测方法，如X射线检测、超声波检测等，对焊接接头进行内部质量检测。
- 清理与修整：去除焊接接头表面的残留焊料、助焊剂和氧化皮等杂质，对焊接接头进行修整，使其表面平整光滑。
三、优势
- 加热速度快：高频钎焊机利用高频电流的集肤效应和邻近效应，能够快速将焊接部位加热到所需温度，大大缩短了焊接时间，提高了生产效率。
- 热影响区小：由于加热主要集中在工件表面，热影响区较小，能够有效减少紫铜管和紫铜板的变形和性能变化，保证焊接接头的质量。
- 焊接质量高：磷铜焊料与紫铜具有良好的润湿性和结合性，能够形成牢固的焊接接头。同时，高频钎焊机的温度控制精度高，能够保证焊接过程的稳定性，进一步提高焊接质量。
- 节能环保：与传统的火焰钎焊相比，高频钎焊机无需使用燃气，减少了能源消耗和废气排放，更加节能环保。
四、应用
高频钎焊机使用磷铜焊对紫铜管和紫铜板进行焊接广泛应用于制冷、空调、电子、电力等行业。例如，在制冷设备中，可用于焊接紫铜管与紫铜板制成的换热器、蒸发器、冷凝器等部件；在电子行业中，可用于焊接紫铜电路板、连接器等；在电力行业中，可用于焊接紫铜母线、电缆接头等。
|
